제품특징
높은 투자율과 낮은 보자력
Permalloy 50의 핵심 장점은 니켈-철 매트릭스의 고유한 자기 특성에 있습니다. 최적화된 니켈 함량은 합금의 초기 투자율과 최대 투자율을 크게 향상시켜 매우 낮은 히스테리시스 손실로 약한 자기장에서 신속한 자화 및 소자를 가능하게 합니다. 일반적인 보자력은 < 16 A/m만큼 낮고 초기 투자율은 > 12,000에 도달할 수 있습니다. 약한 신호 처리 및 고감도 센서와 관련된 응용 분야에서 탁월한 성능을 발휘하므로 자기 차폐 및 고감도 자기 장치를 구현하는 데 이상적인 소재입니다.-
탁월한 자기 차폐 성능
퍼멀로이 50은 투자율이 높고 히스테리시스 손실이 낮아 외부 자기장을 효과적으로 유도하고 차단하여 표유 자기장에 의한 간섭으로부터 민감한 전자 부품을 보호합니다. 직류 및 저주파 교류 자기장에서 차폐 효과는 일반 실리콘강 및 페라이트 재료보다 훨씬 우수합니다. 정밀한 제어와 약한 자기장의 차폐가 필요한 정밀기기, 의료기기, 통신시스템 등 최첨단 분야에 적합합니다.
좋은 온도 안정성
퍼멀로이 50은 -50도 ~ 200도의 넓은 온도 범위에서 우수한 자기 성능 안정성을 나타내며 기존 연자성 재료에 비해 투자율과 작동점의 변화율이 훨씬 낮습니다. 퀴리 온도는 약 480도이므로 넓은 온도 범위에서 일관된 자기 특성을 유지할 수 있습니다. 따라서 자동차 전자 장치, 산업 제어, 항공우주 등 온도 안정성 요구 사항이 엄격한 응용 분야에 적합합니다.
우수한 가공 및 성형 특성
퍼멀로이 50은 우수한 열간 및 냉간 가공 특성을 나타내므로 단조, 압연 및 스탬핑이 가능합니다. 연성은 대부분의 부서지기 쉬운 연질 페라이트 자성 재료보다 우수하므로 복잡한 자기 차폐, 적층 코어 및 정밀 스탬핑 부품 제조에 적합합니다. 어닐링은 자기 특성을 최적화하고 가공 응력을 제거하며 투자율을 복원하고 보자력을 감소시킬 수 있습니다. 선삭, 밀링, 드릴링, 연삭과 같은 기존 가공 작업을 적용할 수 있으며 초경 공구를 사용하는 것이 좋습니다.
기술 사양
화학 성분
|
요소 |
표준 요구 사항 |
메모 |
|
니 |
49.0 - 51.0% |
투자율 및 퀴리온도를 대폭 향상시키는 핵심소자 |
|
철 |
남은 수량 |
높은 자속 밀도와 비용 효율성을 제공하는 매트릭스 요소- |
|
C |
0.02% 이하 |
자기적 특성과 순도를 보장하기 위해 엄격한 제어 |
|
망 |
0.50% 이하 |
자기특성 저하 방지를 위한 엄격한 관리 |
|
시 |
0.20% 이하 |
자기 특성의 일관성을 보장하기 위해 엄격한 제어 |
|
Cr |
0.10% 이하 |
투과성을 보장하기 위해 엄격한 제어 |
|
P |
0.015% 이하 |
불순물 원소 |
|
S |
0.010% 이하 |
뜨거운 취성 방지 |
물리적 특성
|
재산 |
값/범위 |
테스트 조건 |
|
밀도 |
8.17g/cm3 |
실온(20도) |
|
퀴리 온도 |
≒ 480도 |
- |
|
포화자속밀도(Bs) |
≈ 1.6 T |
실내 온도 |
|
보자력(Hc) |
< 16 A/m |
어닐링된 상태 |
|
초기 투자율(μi) |
> 12,000 |
어닐링된 상태 |
|
최대 투자율(μmax) |
≈ 180,000 |
어닐링된 상태 |
|
비저항 |
≈ 0.45 μΩ·m |
실온 |
|
열팽창 계수 (20-100도) |
10.5 × 10⁻⁶ /K |
- |
|
탄성률(영률) |
205GPa |
실온 |
기계적 성질(소둔 상태, 일반적인 값)
|
재산 |
일반적인 값 |
사양 |
|
인장강도 |
450MPa 이상 |
ASTM A753 |
|
항복 강도(0.2% 오프셋) |
200MPa 이상 |
ASTM A753 |
|
연장 |
25% 이상 |
ASTM A753 |
|
경도 |
≒ 85HRB |
- |
물리적 특성
|
재산 |
값/범위 |
테스트 조건 |
|
밀도 |
8.17g/cm3 |
실온(20도) |
|
퀴리 온도 |
≒ 480도 |
- |
|
포화자속밀도(Bs) |
≈ 1.6 T |
실내 온도 |
|
보자력(Hc) |
< 16 A/m |
어닐링된 상태 |
|
초기 투자율(μi) |
> 12,000 |
어닐링된 상태 |
|
최대 투자율(μmax) |
≈ 180,000 |
어닐링된 상태 |
|
비저항 |
≈ 0.45 μΩ·m |
실온 |
|
열팽창 계수 (20-100도) |
10.5 × 10⁻⁶ /K |
- |
|
탄성률(영률) |
205GPa |
실온 |
자기 특성(어닐링 조건, 일반 값)
|
성능 |
수치 |
테스트 조건 |
|
초기 투자율(μi) |
12,000 이상 |
0.1mT 자기장 |
|
최대 투자율(μmax) |
≈ 180,000 |
어닐링된 상태 |
|
강제력(Hc) |
16A/m 이하 |
어닐링된 상태 |
|
포화자속밀도(Bs) |
1.55T 이상 |
800A/m 자기장 |
|
자기유도강도(B) |
≈ 1.5 T |
2,000A/m 자기장에서 |
고온-성능
퍼멀로이 50의 퀴리 온도는 약 480도입니다. 다음은 온도에 따라 자기 특성이 어떻게 변하는지에 대한 일반적인 참고 값입니다.
|
온도 |
포화자속밀도(Bs) |
메모 |
|
실온 |
1.6T 이상 |
- |
|
100도 |
≈ 1.5 T |
성능 유지율 > 93% |
|
200도 |
≈ 1.3 T |
성과유지율 > 81% |
|
300도 |
≈ 1.0 T |
성과유지율 > 62% |
항산화 성능:
Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400도), 표면 코팅 보호를 권장합니다.
조직 안정성:
열처리를 최적화함으로써 Permalloy 50의 입자 구조를 정밀하게 제어하여 자기적 및 기계적 특성의 일관성을 보장할 수 있습니다. 어닐링 온도와 시간은 최종 자기 특성에 직접적인 영향을 미치므로 엄격하게 제어해야 합니다.
적용 가능한 미디어:
1. 기존 대기환경
2. 전기 절연 매체
3. 항공 등유, 유압유
4. 고온-가스 환경(200도 이하)
참고: 퍼멀로이 50은 금속 연자성 합금이며 강산 및 강알칼리와 같은 부식성 액체 환경에는 적합하지 않습니다. 장기간 습한 환경에 노출될 경우 방청 처리를 권장합니다.
Permalloy 50은 높은 투자율, 낮은 손실 및 높은 신뢰성이 요구되는 자기 응용 분야용으로 설계되었습니다. 다음 영역에서 사용하는 것이 좋습니다.
응용분야
-
자기 차폐: 정밀 기기용 자기 차폐 하우징, 오실로스코프 차폐, 전자 현미경 자기 차폐, 통신 장비 차폐 및 센서 차폐 쉘.
-
전자 및 통신: 오디오 변압기, 소형 인덕터, 자기 증폭기, 필터, 펄스 변압기, 전류 변압기 및 약한 자기장 센서.
-
항공우주: 관성 항법 자기 차폐, 항공 전자 장비 차폐, 자이로스코프 자기 차폐, 고도계 자기 차폐 및 레이더 시스템 민감 부품 차폐.
-
의료 장비: MRI 자기 차폐, 의료 센서, 전자 현미경용 자기 집중 시스템, 뇌자기검사/심장검사(MEG/MCG) 자기 차폐.
-
자동차 산업: 연료 분사 시스템 솔레노이드용 자기 회로, 자기 저항 위치 센서, ABS 센서 및 전자 스로틀 페달 센서.
-
정밀 기기: 전자기 천칭, 자력계, 분광계용 자기 회로, 입자 탐지기용 자기 차폐 및 양자 센서용 자기 차폐.
-
연구 및 계측: 표준 인덕터, 자속계, 자기 측정 장비, 정밀 변류기 및 양자 홀 효과 측정 시스템.
배송 및 맞춤화
우리는 귀하의 프로젝트 요구 사항에 완벽하게 맞는 Permalloy 50 재료를 받을 수 있도록 유연하고 안정적인 공급망 솔루션을 제공합니다.
|
형태 |

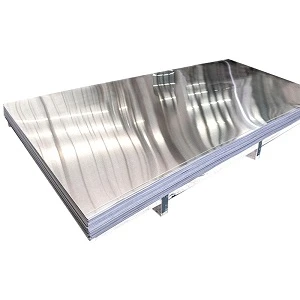

 시트/플레이트
|

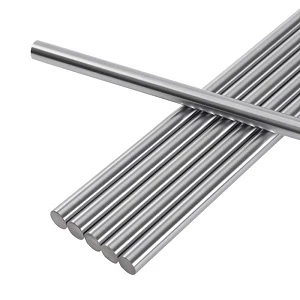

 바/로드
|
 파이프 / 튜브
|
 스트립/시트 코일
|

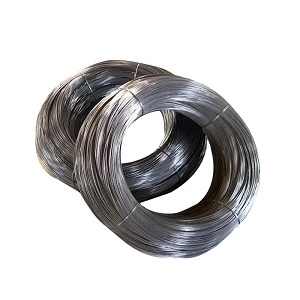

 선재/선재
|
|---|---|---|---|---|---|
|
기존 범위 |
두께: 0.5 - 100mm |
직경 Φ6-500mm |
외경 Φ10-300mm |
두께: 0.05~3.0mm |
직경 Φ0.1-10mm |
|
맞춤화 기능 |
열간 압연 또는 냉간 압연-판, 초박판 시트(0.1mm부터 시작), 스탬핑 부품 및 절단-~-길이 절단 |
단조봉, 열간압연봉,{0}}연마봉, 성형봉 |
이음매 없는 파이프, 용접 파이프, 고정-길이 절단 |
정밀 스트립 재료, 스탬핑 코일 스톡, 적층 블랭킹, 비표준 폭- |
정밀 드로잉, 특수 표면 처리 |
왜 우리를 선택합니까? - 신뢰할 수 있는 엔지니어링 기술. 신뢰할 수 있는 배송.
우리는 단순한 공급업체가 아니라 중국 내 신뢰할 수 있는 재료 파트너입니다.
수직 통합 생산
10+ 자동화 라인(8,000+ 톤/년)을 갖춘 20,000㎡ 규모의 시설을 소유하고 있습니다. 사내-툴링 및 다이 센터를 통해 신속한 맞춤화와 효과적인 비용 관리가 가능하며 - 중개자 마크업이 필요하지 않습니다.

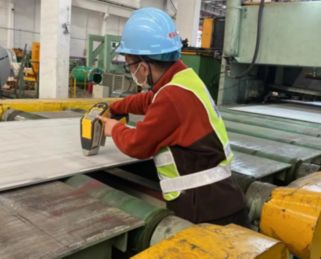

모든 단계에서 엄격한 품질 관리
ASTM/ASME, EN 및 GB 표준을 준수하는 생산 전반에 걸쳐 주요 QC 체크포인트에 대한 완전한 추적성{0}}% 모든 배송에 재료 테스트 보고서가 제공됩니다.
안정적인 배송 및 수출 포장
10+년 동안 방수 및 방청 기능을 갖춘 유럽, 북미, 동남아시아 및 중동 지역으로 수출했으며 유연한 배송 옵션과 함께 안전하고 정시 도착을 보장합니다.-
대량 생산 전 샘플 검증
품질 검증을 위해 무료 샘플을 제공하고 있으며, 승인 후 대량 주문이 가능합니다. 정확한 치수 측정과 투명한 제조를 통해 샘플부터 양산까지 일관성을 보장합니다.
FAQ
Q: 퍼멀로이 50의 주요 장점은 무엇입니까?
Q: 퍼멀로이 50에는 어떤 열처리가 필요합니까?
Q: 최대 서비스 온도는 얼마입니까?
Q: Permalloy 50과 Hiperco® 50의 차이점은 무엇입니까?
